Power Meter VFL com Testador RJ45 FiberVix FV8550

Modelo: FV8550
Marca: Fibervix

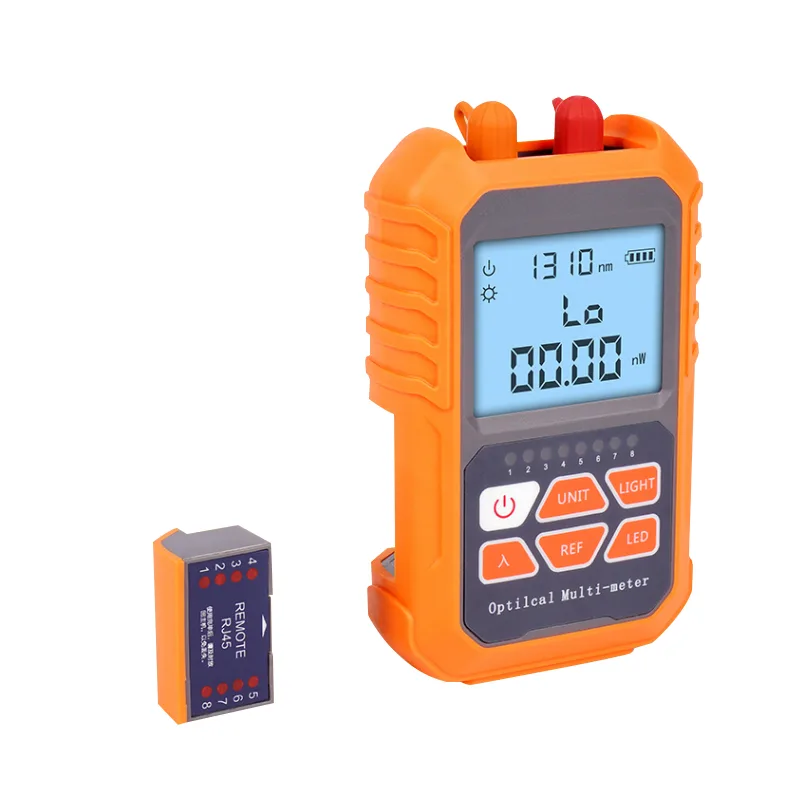

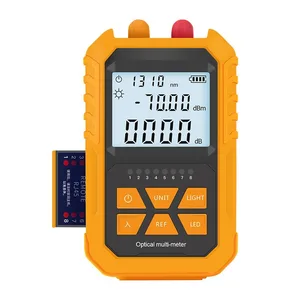

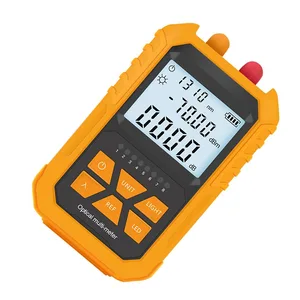

Medidor de potência óptica com localizador visual de falhas (VFL), testador de continuidade RJ45 e iluminação LED auxiliar, em um único instrumento portátil.

Características

Medidor de potência óptica (OPM) com detector InGaAs: −50 a +26 dBm, faixa espectral de 800 a 1700 nm
Localizador visual de falhas (VFL) de 650 nm, com três modos de luz vermelha
Testador de continuidade e sequência de fios RJ45, com módulo remoto
Iluminação LED auxiliar para trabalho em locais escuros
Nove comprimentos de onda padrão: 850, 980, 1270, 1300, 1310, 1490, 1550, 1577 e 1625 nm
Memória do comprimento de onda: mantém a seleção após desligar
Identificação de frequência do sinal óptico (270 / 1000 / 2000 Hz)

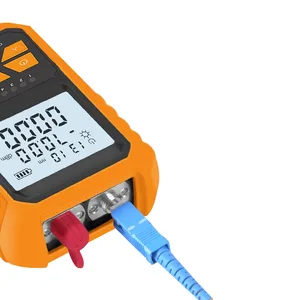

Interfaces ópticas FC, SC e ST
Bateria de lítio recarregável (Micro USB), autonomia declarada de 48 horas ou mais
Carcaça plástica protetora contra quedas e impactos

Descrição

Instrumento portátil para medição de potência óptica, avaliação de perdas em enlaces de fibra óptica, localização visual de falhas por emissão de luz vermelha e verificação de continuidade de cabos de rede RJ45. Reúne iluminação auxiliar, seleção de comprimentos de onda, memória do último comprimento de onda utilizado e identificação de frequência de sinais ópticos.

Funções do equipamento

Medição de potência óptica (OPM): mede a potência dos sinais em redes de fibra óptica e a perda dos enlaces, com referência para medições relativas.
Localizador visual de falhas (VFL): luz vermelha de 650 nm para identificar falhas e verificar a continuidade da fibra.
Iluminação LED: iluminação auxiliar para ambientes com baixa luminosidade.
Teste de cabos RJ45: verifica continuidade e a sequência dos condutores em cabos de rede, com módulo remoto.

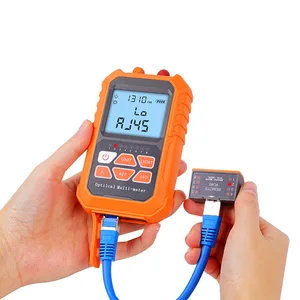

Teste de cabo de rede

Conecte o cabo ao instrumento e ao módulo remoto e mantenha o botão UNIT pressionado por cerca de 3 segundos para ativar o modo de teste RJ45. A indicação sequencial permite verificar continuidade e ordem dos condutores. Pressione novamente para desativar.

Operação simples

Botões físicos com retorno sonoro e tátil. A função de memória guarda o comprimento de onda selecionado e o mantém após desligar o equipamento. O desligamento automático (10 minutos, por padrão) pode ser habilitado ou desabilitado.

Especificações técnicas

Medidor de potência óptica (OPM)
Faixa espectral de operação	800 a 1700 nm
Tipo de detector	InGaAs
Faixa de medição de potência	−50 a +26 dBm
Incerteza	±5%
Comprimentos de onda padrão	850, 980, 1270, 1300, 1310, 1490, 1550, 1577 e 1625 nm
Resolução de exibição	Linear: 0,1%; logarítmica: 0,01 dBm
Interfaces ópticas	FC / SC / ST
Unidades exibidas	dBm, dB e potência linear (conforme o modo de exibição)

Localizador visual de falhas (VFL) e identificação de frequência
Comprimento de onda do VFL	650 nm
Potência de emissão do VFL	5 mW ou 10 mW (opcional, conforme a versão)
Identificação de frequência	0 / 270 / 1000 / 2000 Hz

Alimentação e características físicas
Alimentação	Bateria de lítio recarregável
Tensão de entrada	3 a 6 V
Carregamento	Micro USB
Autonomia declarada	≥ 48 horas
Desligamento automático	10 minutos sem operação, por padrão (pode ser habilitado ou desabilitado)
Retroiluminação	Ligada, desligada ou inteligente (no modo inteligente, apaga após cerca de 60 segundos sem operação)
Temperatura de operação	−10 a +60 °C
Temperatura de armazenamento	−25 a +70 °C
Dimensões (A × L × P)	118 × 65 × 30 mm
Peso	145 g
