OTDR Multifuncional de Alto Desempenho FiberVix FV2590
- Modelo
- FV2590
- Marca
- Fibervix

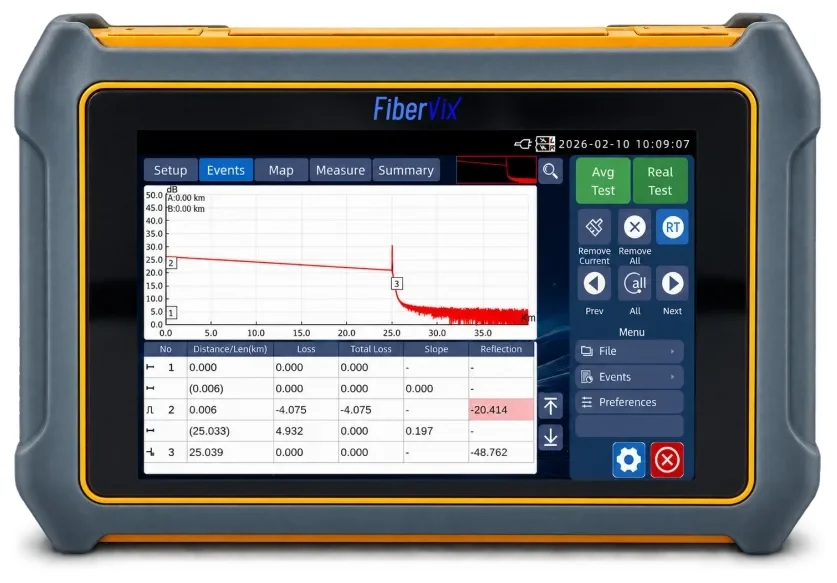

OTDR multifuncional FV2590 com tela capacitiva de 8″, alcance de até 260 km, faixa dinâmica selecionável de 36 a 50 dB e funções VFL, OPM, OLS, FLM e microscópio para fibra óptica.
Características
- Tela sensível ao toque capacitiva de 8 polegadas
- Sistema operacional Linux
- Interface de usuário (UI) redesenhada para melhor experiência de operação
- Faixa dinâmica selecionável de 36 a 50 dB, com suporte a comprimentos de onda multimodo
- Zona morta de evento / zona morta de atenuação: 0,5 m / 2,5 m
- Medidor de potência óptica 10G PON e GPS opcionais
- Suporte às funções VFL, OPM, OLS, FLM e microscópio para fibra óptica
- Duas baterias de lítio de 5300 mAh
- Suporte a Wi-Fi, Bluetooth e aplicativo para smartphone
Especificações técnicas
| Largura de pulso | 3 ns, 5 ns, 10 ns, 30 ns, 50 ns, 100 ns, 275 ns, 500 ns, 1 µs, 2 µs, 5 µs, 10 µs, 20 µs |
|---|---|
| Faixa de distância | 500 m a 260 km |
| Resolução de amostragem | Mínimo de 5 cm |
| Pontos de amostragem | Máximo de 256.000 pontos |
| Linearidade | ≤ 0,03 dB/dB |
| Limiar de perda | 0,01 dB |
| Resolução de perda | 0,001 dB |
| Resolução de distância | 0,01 m |
| Config. IOR (Índice de Refração) | 1,00000 a 2,00000, passo de 0,0001 |
| Precisão de distância | ±(0,75 m + distância de teste × 3 × 10⁻⁵ + resol. amostragem), excluindo a incerteza do IOR |
| Faixa de comprimento de onda | 800 a 1700 nm |
|---|---|
| Comprimentos de onda calibrados | 850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 nm |
| Faixa de medição | -40 a +26 dBm |
| Precisão | ±0,5 dB |
| Resolução | 0,01 dB |
| Comprimentos de onda calibrados | 850 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm |
|---|---|
| Medição 10G PON | Medições separadas em 1490 nm e 1577 nm, com exibição simultânea na mesma tela |
| Faixa de medição | -40 a +10 dBm |
| Precisão | ±0,5 dB |
| Resolução | 0,01 dB |
| Comprimento de onda de operação | Correspondente ao comprimento de onda do OTDR |
|---|---|
| Potência de saída | -8 dBm |
| Modo de saída | CW / 270 Hz / 1 kHz / 2 kHz |
| Sistema operacional | Linux |
|---|---|
| Interfaces | USB | 1 × RJ45 + 3 × USB = USB 2.0; 2 × USB Tipo A + 1 × USB Tipo C |
| Porta óptica OTDR | FC/UPC ou SC/UPC |
| Porta OPM | Universal 2,5 mm |
| Porta VFL | Universal 2,5 mm |
| Conectividade sem fio | Wi-Fi, Bluetooth e aplicativo para smartphone |
| GPS | Opcional |
| Tela | Tela capacitiva sensível ao toque de 8″ |
| Bateria | 2 baterias de lítio de 5300 mAh |
| Armazenamento de dados | 16 GB |
| Temp. operação | armazenamento | -10 °C a +50 °C | -20 °C a +70 °C |
| Umidade relativa | ≤ 95%, sem condensação |
| Dimensões | 260 × 176 × 55 mm |
| Peso | 1,9 kg, incluindo bateria |
| EAN/GTIN | 7901124000132 |
| FHO5500-D36 | Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 36/34 dB; Zona morta: 0,5/2,5 m |
|---|---|
| FHO5500-D43 | Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 43/41 dB; Zona morta: 0,5/2,5 m |
| FHO5500-D46 | Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 46/44 dB; Zona morta: 0,5/2,5 m |
| FHO5500-D50 | Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 50/48 dB; Zona morta: 0,5/2,5 m |
| FHO5500-T36F | Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 36/34/34 dB; Zona morta: 0,5/2,5 m |
| FHO5500-T43F | Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 43/41/41 dB; Zona morta: 0,5/2,5 m |
| FHO5500-T46F | Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 46/44/44 dB; Zona morta: 0,5/2,5 m |
| FHO5500-T50F | Comprimento de onda: 1310/1550/1625 nm ±20 nm; Faixa dinâmica: 50/48/48 dB; Zona morta: 0,5/2,5 m |
| FHO5500-TC36F | Comprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 36/34/34 dB; Zona morta: 0,5/2,5 m |
| FHO5500-TC43F | Comprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 43/41/41 dB; Zona morta: 0,5/2,5 m |
| FHO5500-TC46F | Comprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 46/44/44 dB; Zona morta: 0,5/2,5 m |
| FHO5500-TC50F | Comprimento de onda: 1310/1550/1650 nm ±20 nm; Faixa dinâmica: 50/48/48 dB; Zona morta: 0,5/2,5 m |
| FHO5500-MD28 | Comprimento de onda: 850/1300 nm ±20 nm; Faixa dinâmica: 26/28 dB; Zona morta: 0,5/2,5 m |
| FHO5500-MD28 | Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 36/34 dB; Zona morta: 0,5/2,5 m |
| FHO5500-MD29 | Comprimento de onda: 850/1300 nm ±20 nm; Faixa dinâmica: 26/28 dB; Zona morta: 0,5/2,5 m |
| FHO5500-MD29 | Comprimento de onda: 1310/1550 nm ±20 nm; Faixa dinâmica: 43/41 dB; Zona morta: 0,5/2,5 m |
